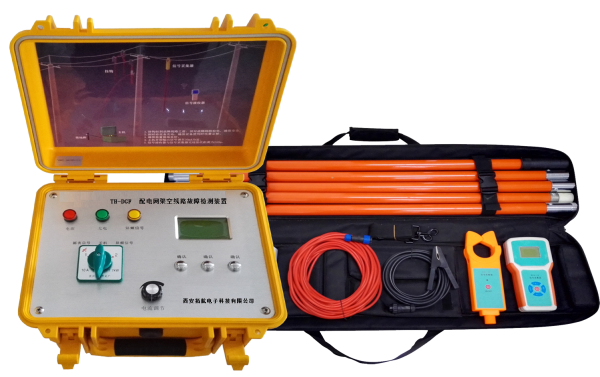

TH-DGF 配电网线路故障检测装置用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
设备组成
信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；
信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；
信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。
信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；
信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；
信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。
产品特点
（1）通过绝缘杆操作，内部有熔断保护装置，操作安全可靠；
（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；
（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；
（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；
（5）电流采集接收无线天线内置，确保钳表绝对绝缘可靠；
（6）背光显示可以设置，方便夜间使用；体积小、重量轻、操作简单、携带方便。
技术参数
（1）通过绝缘杆操作，内部有熔断保护装置，操作安全可靠；
（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；
（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；
（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；
（5）电流采集接收无线天线内置，确保钳表绝对绝缘可靠；
（6）背光显示可以设置，方便夜间使用；体积小、重量轻、操作简单、携带方便。
技术参数
信号发生装置
异频电流输出范围：0-70mA
摇表测量范围：0-30MΩ
输出精度：±1mA
输出功率：50W
测量范围：0-80kΩ
检测线路长度：大于100km
显示方式：中文液晶背光功能
LCD尺寸： 90mm*73mm
电 源：锂电池12V/12Ah
工作时间：大于6h
工作温度：-10℃～+50℃
装置尺寸：327mm*282mm*218mm
装置重量： 8kg
信号采集器
检测方式：钳形CT,积分方式
传输方式：433MHz无线传送
传输距离：大于40m
钳口尺寸：Φ48mm
测量范围：0.1mA-100.0mA(异频电流)
1A-1000A（负荷电流）
测试精度：±%
工作时间：大于10h
装置尺寸：255mm*76mm*31mm
电 源：碱性干电池1.5V*4
装置重量： 340g
信号接收定位器
显示方式：中文液晶，背光功能
工作时间：大于10h
LCD尺寸：54mm*50mm
装置尺寸：204mm*100mm*35mm
电 源：碱性干电池1.5V*5
装置重量： 360g
